Опорные подшипники

Опорные подшипники
Чертежи CAD

Опорные подшипники
Описание продукта

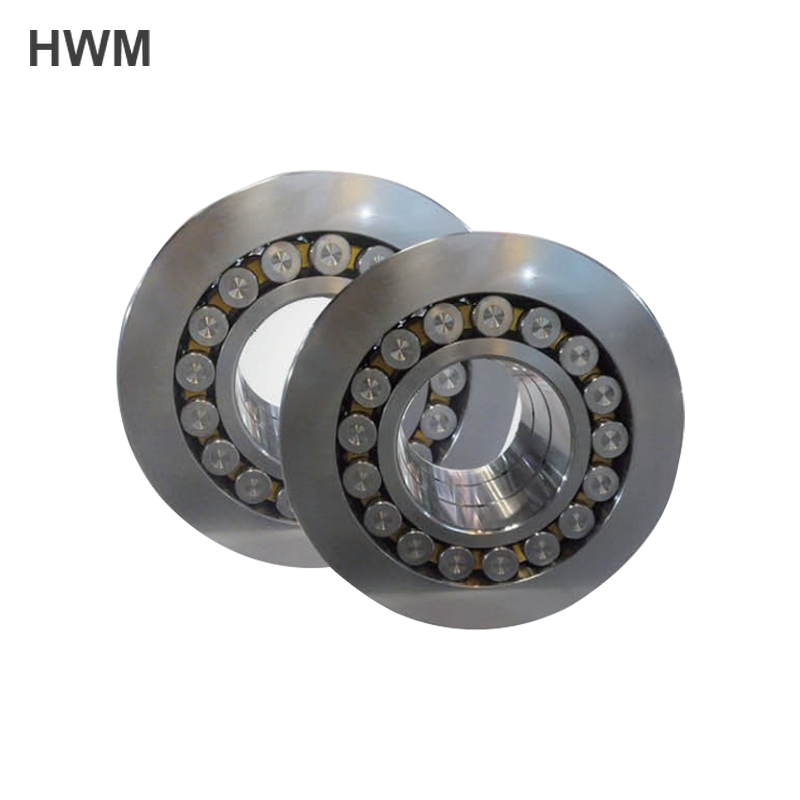

Опорные подшипники представляют собой подшипники качения с особо толстым наружным кольцом. Они устанавливаются комплектами на неподвижном валу и выполняют функцию опорных роликов. Давление рабочего валка передаётся через промежуточный валок на опорные ролики, а затем через систему подушек на станину прокатного стана. Они обычно используются в оборудовании многовалковых станов холодной прокатки, а также могут применяться в других установках, например в правильных машинах. Опорные подшипники являются многорядными цилиндрическими роликоподшипниками с очень высокими требованиями к точности. В частности, после устранения радиального зазора особенно важна высота сечения от внутреннего диаметра до наружного диаметра, известная как значение T; на каждом валу она должна контролироваться в пределах 0,005 мм. Это требует очень высокой точности изготовления компонентов подшипника. Опорные подшипники специально применяются в многовалковых станах для производства тонких полос, включая прокатку холоднокатаных листов электротехнической стали для энергетической промышленности, высококачественных листов для автомобильной промышленности, листов с покрытием, листов из нержавеющей стали и других тонких листов с высокой добавленной стоимостью. Подшипник этого типа непосредственно выполняет функцию опорного валка. Конструктивно толщина стенки его наружного кольца значительно больше, чем у обычных подшипников, а радиальное биение наружного диаметра и взаимная разность толщины стенки в собранном состоянии чрезвычайно малы. Подшипник обладает высокой динамической грузоподъёмностью и способен вращаться с высокой точностью при больших нагрузках.
Параметры продукта

Код подшипника

Режим NSK

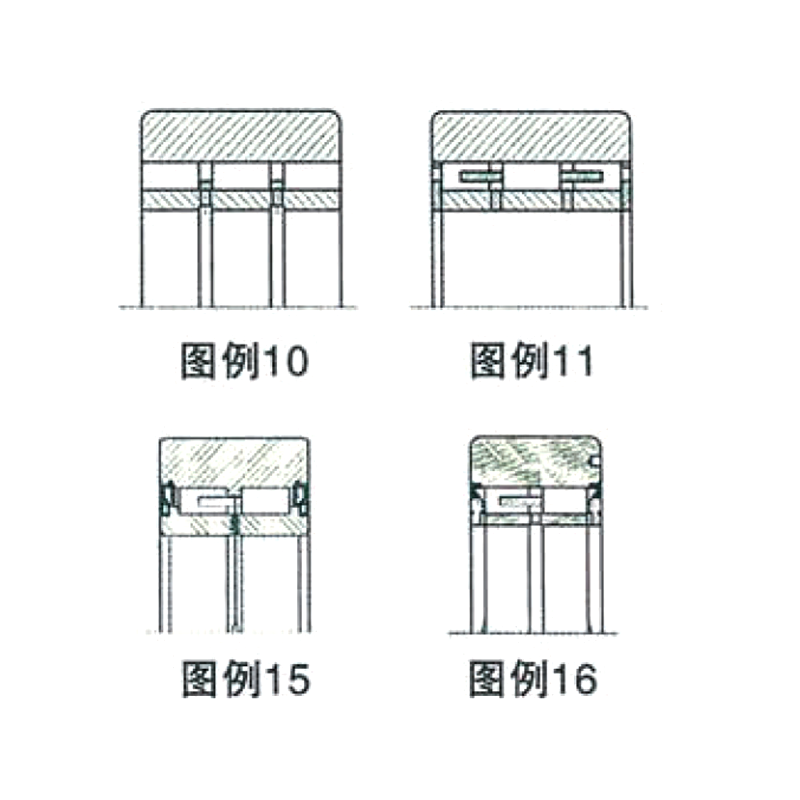

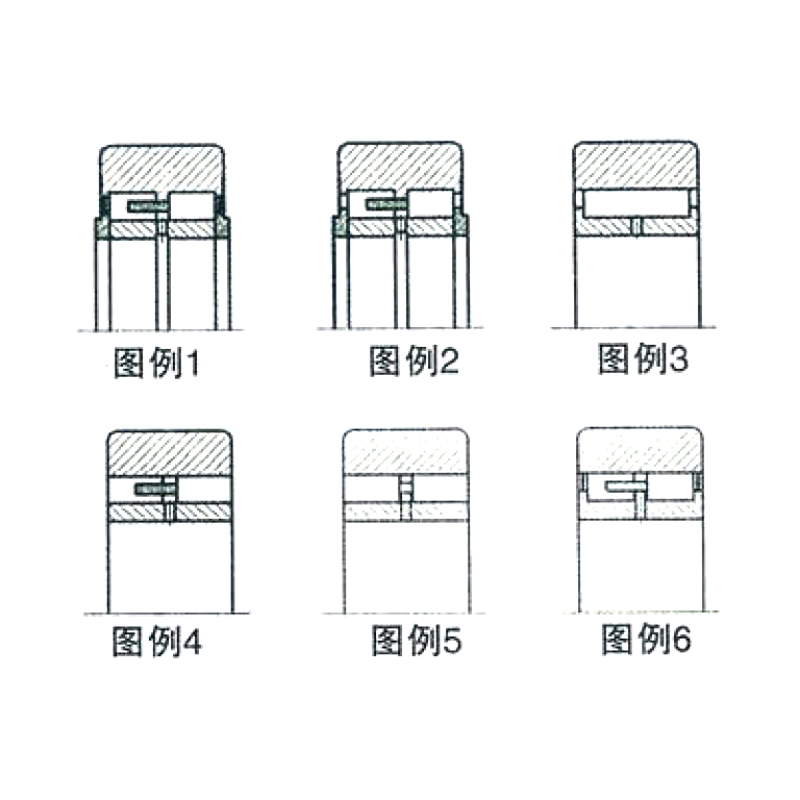

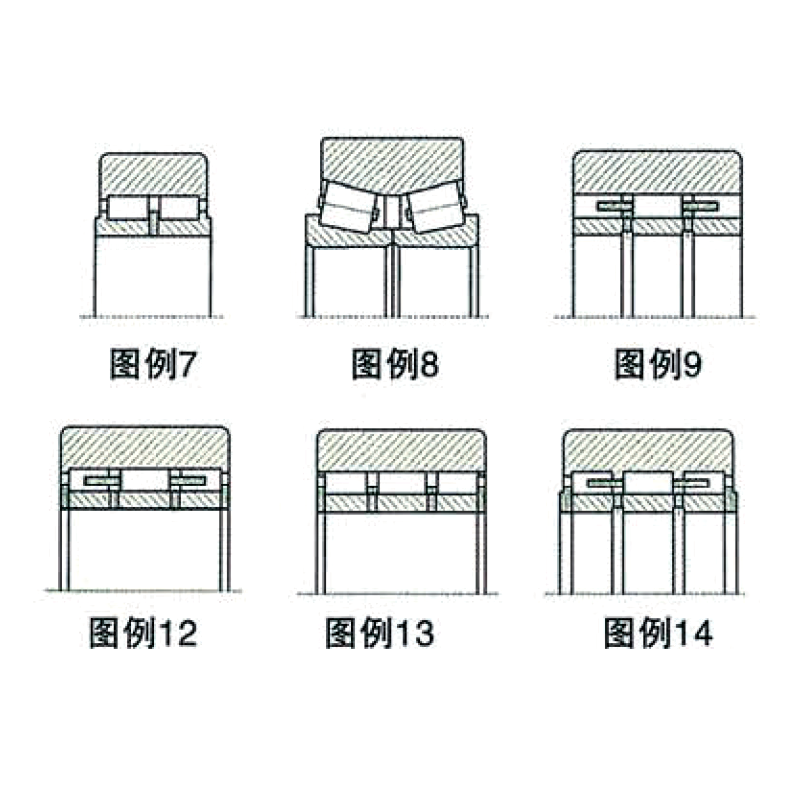

Легендарная модель

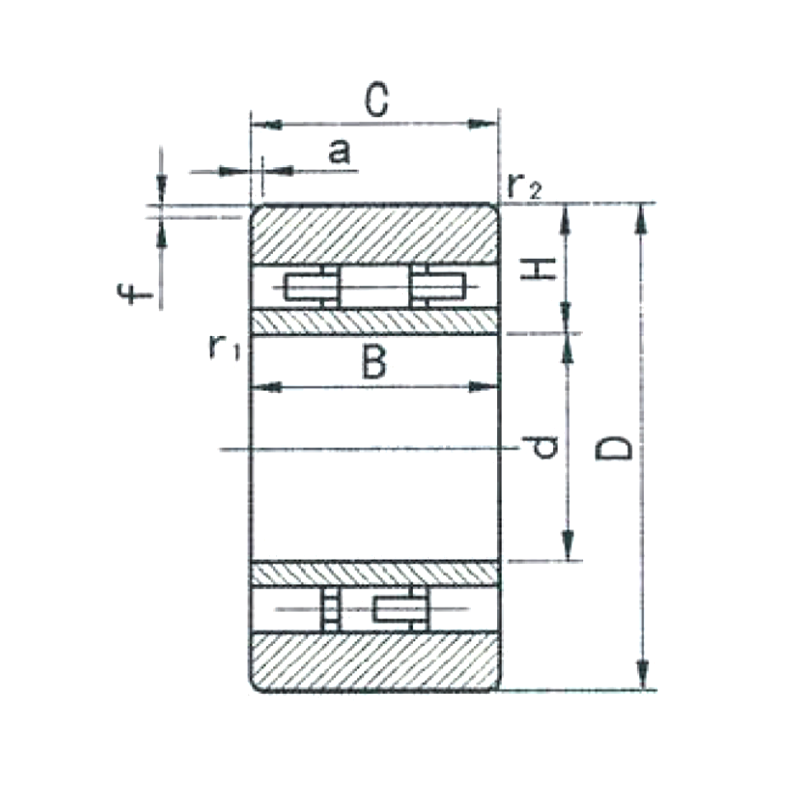

Основные размеры (мм)

Номинальная нагрузка

Наружный диаметр, бочкообразная форма (мм)

Толщина стенки сборки (мм)

Масса (кг)

d

D

B

C

r1

r2

KN

Kgf

a

f

H

Масса

BN3L205P-1 - 11
205
520
200
216
3
3
3190
325500
18
0.105
157.5
277
BN3L180X3-1 3PL180-2 9
180
406.42
224
224
2.1
2.5
2610
266000
10
0.058
113.21
171
SJ-NNJ180-2RS-1 - 15
179.984
406.43
224.25
220
4
3
1870
-
-
-
113.181
150
BN3U18OP 3U180-2 12
180
406.4
224
220
2.1
2.5
2050
209000
10
0.058
113.16
167
BN3L180X3 3PL180-1B 9
180
406.4
217
217
2.1
2.5
2550
260000
10
0.058
113.16
165
SJ-NNJ180-2RS - 15
180
406.42
171.04
171.04
4
3
1550
-
-
-
113.155
121
BN3L180 3PL180-3 9
180
406.42
171.04
171.04
2.1
5
2060
210000
25
0.145
113.155
130
BN2S179Z/2RS 2U179Z-3 6
179.984
406.4
224
220.66
3
3.3
1950
199000
15.9
0.093
113.205
166
SJ-NNJ130-2RS - 15
130
300
172.644
172.644
4
3.5
1320
-
-
-
84.955
70
BN3L130X2A 3PL130-1F 9
130
300
172.64
172.64
2
5
1540
157000
10
0.131
84.95
72.4
BN3L130X2 3PL130-1C 9
130
300
172.64
172.64
2
5
1540
157000
10
0.131
84.95
72.4
BN2S130X2/2RS 2U130-16 6
130
300
172.64
170
2
2.5
1240
126000
50
0.009
84.95
71.2
BN2S130/2RS 2L130-2E 6
130
300
160
159.5
2
7
1320
135000
9
0.21
84.95
62.8
BN3L130 3PL130-2C 9
130
300
160
159.5
2
2
1470
150000
9
0.21
84.95
66.8
BN3U120P 3U120-4 12
120
300
160
160
2.5
2.5
1180
120000
12
0.007
89.966
69.4
SJ-NN100-2RS-1 - 15
99.995
225
120
120
1.5
1.5
625
-
-
-
62.474
26
BN3L100 3PL100-1A 9
100
225
120
120
2
3
715
73000
8
0.093
62.47
28
BN3U9OPX2 3U90-4 12
-
220
130
130
1
2
680
69500
6
0.01
64.982
30
SJ-NNP90-2RS - 16
90
220
96
94
3
3
494
-
-
-
65
21
BN3U9OP sU90-1 12
90
220
120
120
1
2
655
67000
6
0.01
64.98
27.7
