محامل دفعية أسطوانية كروية

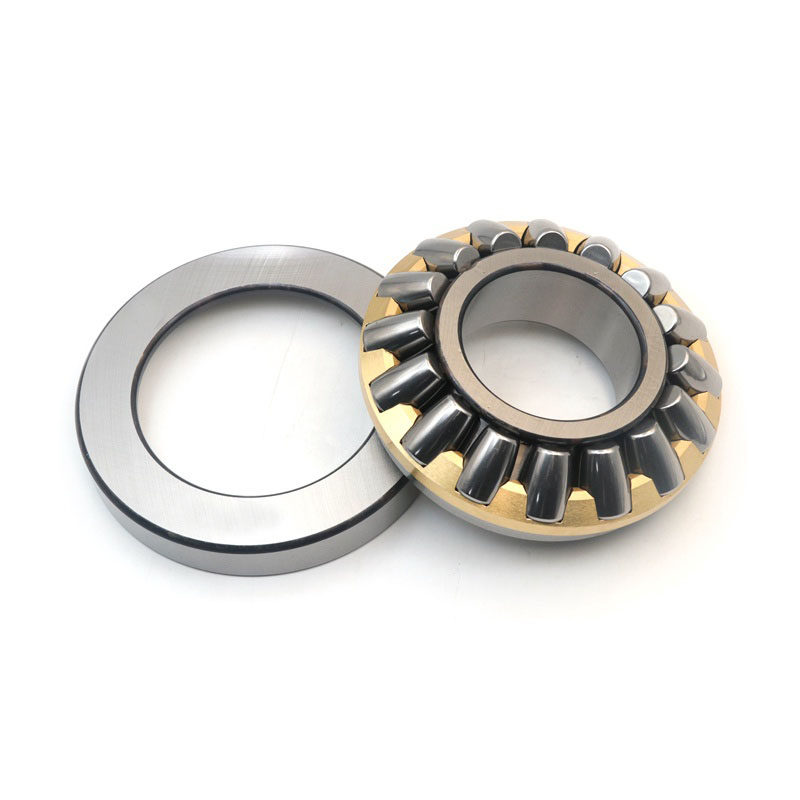

صورة

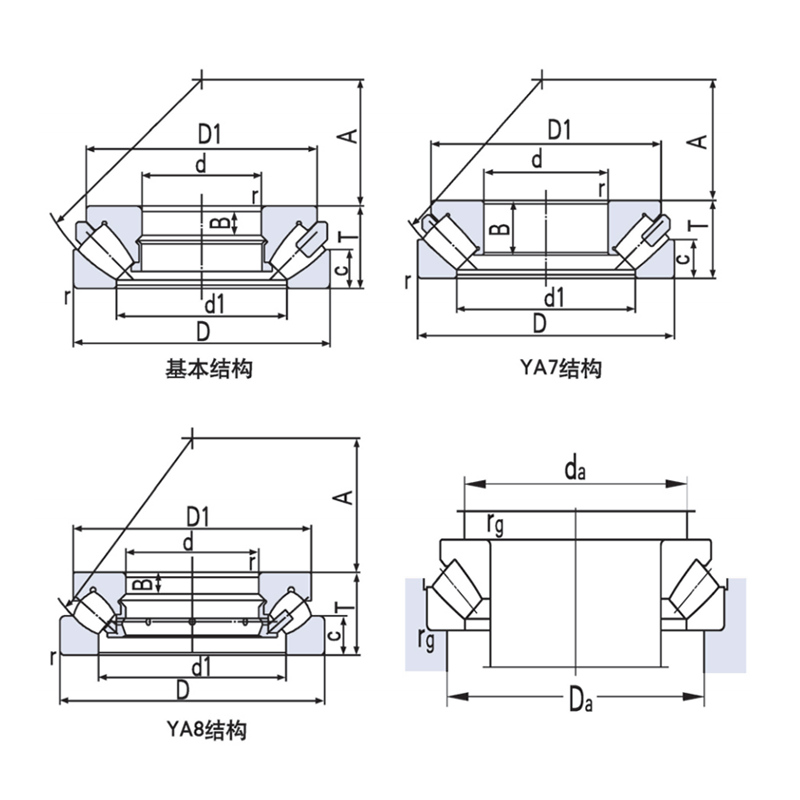

رسومات CAD

مقدمة المنتج

محامل الدفع الأسطوانية الكروية هي محامل قابلة للفصل تحتوي على بكرات كروية ومجرى كروي في حلقة الإسكان، مما يوفر قدرة على المحاذاة الذاتية. نظرًا لأن خط الحمل يشكل زاوية مع محور المحمل، يمكن لهذه المحامل تحمل الأحمال المحورية والشعاعية معًا، ويمكن استخدامها في ظروف الأحمال الثقيلة للغاية. كما أنها تسمح بسرعات عالية نسبيًا ويتم تشحيمها عمومًا بالزيت. تشبه محامل الدفع الأسطوانية الكروية من حيث المبدأ المحامل الأسطوانية الكروية. سطح مجرى حلقة الإسكان كروي، متمركز حول نقطة تتوافق مع محور المحمل المركزي. توفر البكرات الكروية أداء محاذاة ذاتية تلقائيًا وتجعل المحمل أقل حساسية لأخطاء التوافق المحوري وانحراف العمود.

معلمات المنتج

رمز المحمل	الأبعاد الأساسية (مم)				الحمل الأساسي المقدر（KN)		السرعة القصوى (r/min)		أبعاد أخرى (mm)					أبعاد التثبيت ذات الصلة (مم)			الوزن
رمز المحمل	d	D	T	r min	Cr	Cor	شحم	التزييت بالزيت	d1	D1	B	C	A	da(min)	Da(max)	rg(max)	≈kg
29412	60	130	42	1.5	328	425	1800	2600	89	117	27	20	38	90	107	1.5	2.6
29413	65	140	45	2	377	490	1700	2400	95	125	29.5	21	42	100	117	2	3.33
29413E	65	140	45	2	377	490	1700	2400	91	120	29.5	21	42	100	117	2	3.14
29414	70	150	48	2	418	1230	1600	2200	103	135	31	23	44	105	125	2	4.24
29415	75	160	51	2	492	700	1600	2200	108	140	18	24	47	115	133	2	4.27
29416	80	170	54	2.1	528	1600	1400	2000	113	153.7	19	26.8	50	120	141	2	6.06
29416Q1	80	170	54	2.1	550	1600	1400	2000	113	153.7	19	26.8	50	120	141	2	6.06
29317	85	150	39	1.5	330	1070	1600	2200	111	138	13	18.7	50	115	129	1.5	2.81
29417	85	180	58	2.1	600	1650	1300	1900	120	160	21	27.8	54	130	151	2	6.76
29318	90	155	39	1.5	315	1020	1600	2200	115.5	143.2	13	18.8	52	120	134	1.5	2.93
29418	90	190	60	2.1	667	1980	1300	1800	127	170	22	28.5	56	135	158	2	7.85
29418Q1	90	190	60	2.1	640	1980	1300	1800	127	170	22	28.5	56	135	158	2	7.85
29418Q1/HAYA7	90	190	60	2.1	667	1980	1300	1800	127	170	49.6	28.5	56	135	158	2	7.85
29320	100	170	42	1.5	395	1330	1500	2000	1275	158.9	14	20.6	58	130	147	1.5	3.8
29420	100	210	67	3	836	2500	1200	1700	142	185	24	31.5	62	150	175	2.5	12.3
29322	110	190	48	2	505	1640	1200	1700	143	175	16	23	64	145	164	2	6.94
29322/YAD	110	190	48	2	400	1270	1300	1800	140	175	31	24	64	145	164	2	5.08
29422	110	230	73	3	996	1540	1100	1600	155.5	208	26	34.4	69	164	193	2.5	18.1
29324	120	210	54	2.1	545	2010	1100	1600	156	193.5	18	25.9	70	160	181	2	7.45
39424	120	250	78	4	910	1590	1000	1500	172	222	50.5	37	74	180	209	3	17.1


